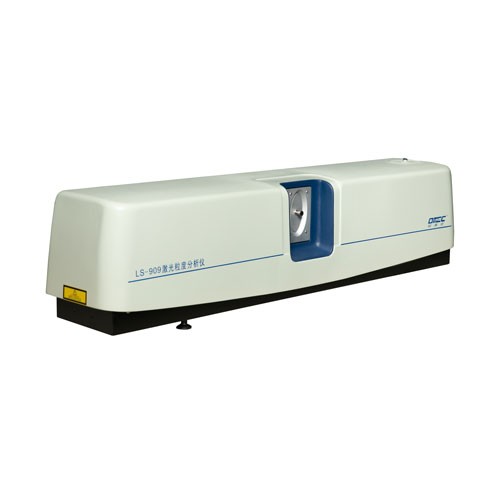

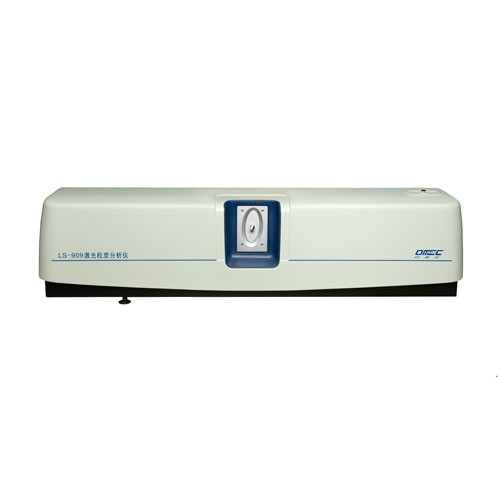

LS-909型激光粒度儀

LS-909型激光粒度儀是歐美克公司基于用戶對高性能儀器的需求而開發的一款性能優異、支持干濕法兩用的新一代粒度分析儀。LS-909采用長焦距光學檢測系統、優化的雙后向及逆向散射光探測器布局、升級的模數轉換信號獲取系統、創新的自適應噪聲抑制算法，結合進口高性能He-Ne激光器光源，使得LS-909激光粒度儀可以勝任更寬粒度測試范圍的檢測需求，測試自動化程度高、動態范圍大、重復性好、分辨能力強。其智能化測控分析軟件、專業化的可定義測試報告模板，附帶簡潔易操作的報告瀏覽對比及多種數據導出功能，使得粒度測試分析從此變得輕松。

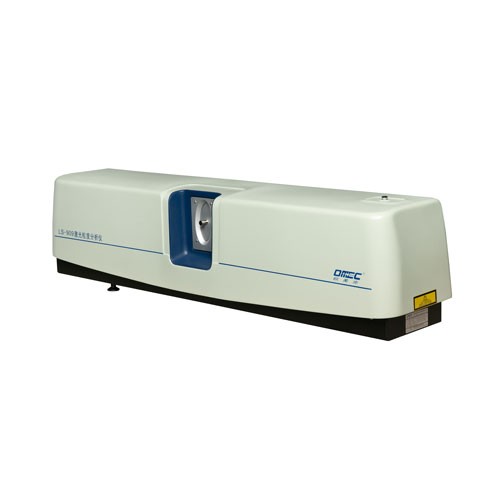

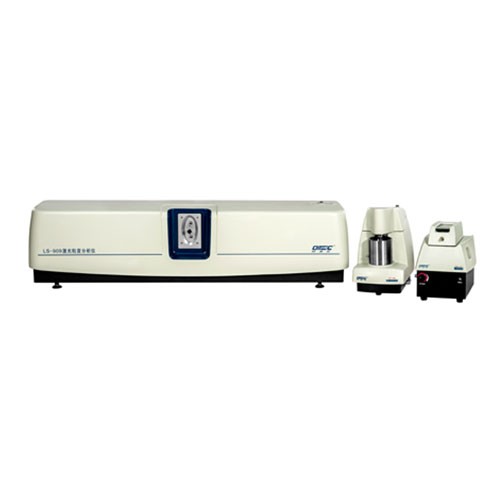

LS-909型激光粒度儀主機及干濕法自動進樣器



用途：測量須在液體中分散的樣品或須在氣體中分散的粉體材料的粒度分布。



工作原理：一束平行光在傳播過程中遇到障礙物顆粒，光波會發生散射（衍射）偏轉，偏轉的角度跟顆粒的大小相關，散射（衍射）現象可以通過 “Mie散射理論 ”或“Fraunhofer 衍射理論 ”來描述。顆粒粒徑越大，光波偏轉的角度越小；顆粒粒徑越小，光波偏轉角度越大。激光粒度分析儀就是根據這種光波的物理特性進行粒度分析的。



技術指標：



1. 測試原理：全量程米氏散射理論

2. 測試范圍：0.02～2100μm（濕法）、0.1～2100μm（干法）

3. 進樣方式：濕法/干法自動進樣

4. 重復性誤差：<±0.5%（標樣D50偏差）

5.準確性誤差：≤1%（標樣D50偏差）

6. 對中方式：智能自動對中，對中精度0.2μm

7. 測試時間：1～2分鐘

8. 檢測器：通道數91個，由前向、側向、大角、后向及逆向光電探測器組成

9. 光源種類：進口氦-氖激光，功率：>2.0 mW，波長：0.6328 μm

10.  ADC模數轉換： 18bit

11. 工作環境： 5～35℃（溫度），＜85%（相對濕度）

12. 輸出數據：粒度分布表、粒度分布曲線、平均粒徑、中位徑、比表面積等。

13. 電源：200~240V AC  50Hz  80VA

14. 外觀尺寸（L×W×H）：

主機外形尺寸：1320×340×360mm    主機包裝外形尺寸：1600×450×480mm



技術特點：



1、 可靠的光學平臺

LS-909系統采用整體式外罩、鋁合金底座和模塊化結構設計，防塵防水防外界雜散光效果明顯，維護需求極少且簡單易行。采用調試工裝一次性地調節定位輔助探測器和主探測器相互位置，定位更準，有利于獲得更加準確的大角度光能數據，從而有利于儀器小顆粒測試性能的提升。



2、 優化的單鏡頭光路結構

采用透鏡后傅立葉變換結構，突破了傅立葉透鏡的光瞳制約，包括后向散射在內的所有角度的散射光均能被探測器定位接收；而且單鏡頭光路中的折射、反射面減少，可以進一步降低儀器工作時的背景噪聲至極低水平，提高了儀器測量時的信噪比。

光路原理示意圖

3、 高性能進口He-Ne氣體激光光源

系統采用進口He-Ne氣體激光光源，光學質量更好，更加穩定可靠，預熱時間短，使用壽命更長，進而適合于要求更為苛刻的應用，相比于其他類型的激光器具有單色性好、相干性高、發散角小、穩定性強等優點，確保了儀器良好的穩定性和優異的分辨力。


OMEC高性能進口He-Ne激光管（左）vs. 一般He-Ne激光管（右）



4、 新空間濾波器設計及一體化激光發射器技術

LS-909光源采用一體化激光發射器設計及進口永磁體空間濾波器新設計，消除了衍射環的影響。結合激光輸出功率穩定性檢測和濾波平滑處理技術，散射光能數據更準確，進一步提高了系統的測試性能，尤其是大顆粒的測試性能。



5、合理分布、高感光度的光電探測器組合

LS-909激光粒度分析儀對光電探測器布局進行了深度優化整合，由前向、側向、大角度、雙后向及逆向散射光探測器組成三維立體檢測系統，所有探測器都準確地布置于傅立葉聚焦面上，結合低噪音大尺寸的大角度、后向和逆向探測器的應用，確保了儀器具有優異的動態范圍、優異的分辨力和靈敏度，有效保證小顆粒散射光能信息的全面準確獲取，儀器測量下限至0.02um。



6、 長焦距的傅里葉透鏡

LS-909激光粒度分析儀選用556mm長焦距的傅立葉透鏡，增加了測量窗口到光電探測器平面的距離，從而使更小散射角度的散射光信號之間能有足夠空間差異被光電探測器準確探測到，散射角識別能力低至0.016度，儀器對大顆粒的測試能力得到增強，測量上限達2100μm。



7、 智能自動對中

智能軟件控制自動對中系統保證了準確的光學對中和多次測量的重復性。自動對中機構，精度達0.2um，速度更快，既可作為自動測量的一部分，亦可在屏幕上單擊鼠標來完成。結合智能判斷對中軟件功能，避免了傳統粒度測量中因?qū)χ胁涣紝?dǎo)致的結果偏差，并能延長對中機構壽命。



8、 先進的數據采集及處理技術

采用優化的同步8通道18位ADC模數轉換采樣技術和超低泄露電流采樣保持開關，滿量程精度達到0.15%的同時，電背景更低，結合電背景補償功能，有利于獲得更加準確的光能數據，提高了光能獲取的動態范圍，測試分辨能力也得到相應提高。





9、 高性能、簡單易用的干法測試系統


LS-909干法進樣系統由干法進樣器、全封閉進樣窗口、靜音泵空壓機、油水過濾器和吸塵器等部件構成。樣品池具有三重調節設計，進料速度準確穩定，測試遮光比控制優良，節省樣品量。內置分散壓傳感器，實時監控分散壓，并具有錯誤警示功能。干法窗口采用密閉管道式設計，結合窗口負壓保護設計與大功率吸塵器粉塵回收裝置，大限度回收樣品，使主機不受粉塵影響。

以上多種特性共同保障了LS-909對多種樣品干法測試的適應性及測試結果良好的重復性和真實性。

DPF-110自動干法進樣系統

1）外觀設計簡潔、流暢，造型美觀。

2）進樣器與主機通信識別，具備軟件SOP自動化測試功能，包括自動正負壓力開關、自動進料、自動測樣、自動清洗。

3）分散壓力0.5～6Bar高精度無級可調，內置分散壓力傳感器。

4）測樣分散狀態自動識別，具備遮光比自動限制功能和分散壓異常警示功能。

5）包括角度、振動頻率、帶刻度的節流閥等多重可調機構的樣品池設計，樣品池振動頻率由軟件控制且連續可調。

6）帶降噪功能的全封閉進樣器設計，隔絕粉體對儀器的污染，維護需求少。

7) 料斗容積≤30mL；進樣振動加速度：0~12G無級可調。

8) 進樣器分散管采用剛玉瓷材料，分散效果好、工作壽命長。

9) 專用干法窗口，具有氣流保護和石英玻璃介面窗口的雙重優點，極大減少了窗口維護及擦拭清潔工作，并提高了窗口玻璃的使用壽命。

10) 模塊化設計，方便檢修和維護。

10、高性能濕法循環進樣系統



SCF-105B全自動進樣系統

10.1 SCF-105B全自動循環進樣系統技術特點

1）LS-909標配自動化進樣器，外觀設計簡潔、流暢，造型美觀。

2）采用自吸泵進水，具有自動進水、自動排空、自動排氣泡及自動清洗功能。也可選擇自來水進水配置。

3）樣品池采用開放式設計，方便操作。

4）進樣器與主機通信，所有控制及動作通過軟件操作實現。

5）選用瑞士進口直流電機，采用圓帶傳動和離心泵結構，具有循環效率高、噪音低、流量大和流速快的優點。

6）電機轉速0～4000r/min，無級可調，控制精度±20轉/分鐘.

7) 循環進樣器容積500ml，循環管路流量可達2.5L/min。

8) 內置底部超聲功能，超聲功率達到50W，超聲功率和超聲時間無級可調。

9) 模塊化設計，方便檢修和維護。

*根據客戶需求可搭配SCF-108、SCF-126濕法循環進樣系統





  SCF-126微量循環進樣系統



10.2 SCF-126微量循環進樣系統技術特點

1）LS-909可選進樣器，進樣系統整體大部分結構為不銹鋼材質。

2）具有循環管路及樣品池容積小，測試消耗的分散介質較少的特點。

3）可用于較貴重粉體樣品的測試。

4）進樣系統采用離心泵結構，轉速達到3500轉/分鐘（無級調速）。

5）采用精密電位器旋鈕調節電機轉速，實現電機無級調速。

6）速度控制電路自帶速度檢測模塊，準確控制水泵轉速。

7）采用外置DC 24V電源模塊供電，提高系統安全系數。

8）進樣器管路能在短時間內應對弱酸弱堿的侵蝕。

9）可選耐腐蝕配置，內部泵體密封圈使用全氟橡膠，外部管路可使用三元乙丙橡膠或者氟橡膠。



SCF-108A循環進樣系統

10.3 SCF-108A進樣系統技術特點：

1）LS-909可選進樣器，模塊化設計，操作使用方便。

2）采用獨特的燈籠式離心泵循環結構，已申請專利（專利號：2012204087053）。

3）循環泵體選用優質SUS316不銹鋼材質，長期使用不生銹。

4）原裝進口直流電機，可實現600~4000轉/分鐘無級調速，具有效率高的清洗排干能力。

5）內置超聲頻率40kHz，功率無級可調，功率達到50W，超聲時間0～30分鐘無級可調。

6）采用下壓式水流分散技術設計，系統分散能力強，即使對于高密度樣品分散效果仍保持良好，大程度滿足各種不同密度顆粒粒度的測試需求。

7）先進的循環回路設計，水流循環流動時顆粒不容易沉降，透明進樣池設計樣品分散狀態一目了然，使得測試數據能夠有效反映樣品的真實特性。

8）標配1000ml樣品池，可根據需求更換樣品池容量。

11、雙進樣器端口、智能干濕法快速切換

LS-909主機采用雙進樣器端口設計，能同時連接配置干法、濕法自動化進樣器，由軟件自動識別并能快速切換待測進樣器。隨機配置進樣器窗口底座，防止窗口污染。結合易切換窗口設計和高精度快速自動對中，干濕法測試的轉換簡單快捷。

12、智能、友好、符合多種應用的計算機軟件功能





1） 現代化功能分區的系統軟件，簡單易操作，具有SOP標準操作流程功能，使分析測試流程標準化，減少人為因素的影響。

2） 軟件可選自動對中、手動對中和一鍵自動對中，并具備智能對中判斷功能，可根據儀器狀態信息自行確定是否需要自動對中，測試更省時、效率更高。

3） 多種測試報告模式：具有通用測試報告、篩分測試報告、百分測試報告，并具有平均報告、統計報告、擬合報告功能，具有可自定義專業測試報告模板功能。測試報告可導出為pdf、excel、word格式或其他文本格式，報告圖表可直接右鍵保存。

4） 可同時查看多個測試報告結果，進行數據的圖形比對和數值統計分析。支持以日期、特征粒徑或平均結果等多個參數進行分類、排序、篩選功能，并能以表格形式輸出。



5） 完善、開放的樣品參數數據庫，具有200多種常見材料光學參數，用戶也可以自定義材料和折射率，包括折射率實部和虛部（對應樣品的吸收率）。

6） 具有用戶分級、權限管理、數據完整性、數據可追溯等兼容CFDA GMP 21CFR必要要求的軟件功能。
