測厚儀系列 Thickness Meter

ET-2NF是一種便攜式測厚儀，它能快速、無損傷、精密地進行涂、鍍層厚度的測量。既可用于實驗室，也可用于工程現場。通過使用不同的測量頭，還可滿足多種測量的需要。本儀器能廣泛地應用在制造業、金屬加工業、化工業、商檢等檢測領域。是材料保護專業必備的儀器。

1、本儀器符合以下標準：

GB/T 4956─1985 磁性金屬基體上非磁性覆蓋層厚度測量 磁性方法

GB/T 4957─1985 非磁性金屬基體上非導電覆蓋層厚度測量 渦流方法

JB/T 8393─1996 磁性和渦流式覆層厚度測量?jī)x

JJG 889─95 《磁阻法測厚儀》

JJG 818─93 《電渦流式測厚儀》

2、本儀器的特點：

? 采用了磁性和渦流兩種測厚方法，即可測量磁性金屬基體上非磁性覆蓋層的厚度又可測量非磁性金屬基體上非導電覆蓋層的厚度;

可采用單點校準和兩點校準兩種方法對儀器進行校準，并可用基本校準法對測量頭的系統誤差進行修正，保證儀器在測量過程中儀器的準確性;

? 能快速自動識別鐵基體與非鐵基體

? 具有電源欠壓指示功能

? 操作過程有蜂鳴聲提示;

? 設有兩種關機方式：手動關機方式和自動關機方式;

? 有負數顯示功能，保證儀器在零位點的校準準確性;

? 有顯示平均值、最大值、最小值功能;

3、測量原理

本儀器采用了磁性和渦流兩種測厚方法，可無損地測量磁性金屬基體( 如鋼、鐵、合金和硬磁性鋼等 )上非磁性覆蓋層的厚度(如鋁、鉻、銅、琺瑯、橡膠、 油漆等)及非磁性金屬基體(如銅、 鋁、 鋅、 錫等)。

a) 磁性法(F 型測量頭)

當測量頭與覆蓋層接觸時，測量頭和磁性金屬基體構成一閉合磁路，由于非磁性覆蓋層的存在，使磁路磁阻變化，通過測量其變化可導出覆蓋層的厚度。

b) 渦流法(N 型測量頭)

利用高頻交變電流在線圈中產生一個電磁場，當測量頭與覆蓋層接觸時，金屬基體上產生電渦流，并對測量頭中的線圈產生反饋?zhàn)饔?，通過測量反饋?zhàn)饔玫拇笮】蓪?dǎo)出覆蓋層的厚度。

4、電源

2×1.5V AA (5 號)

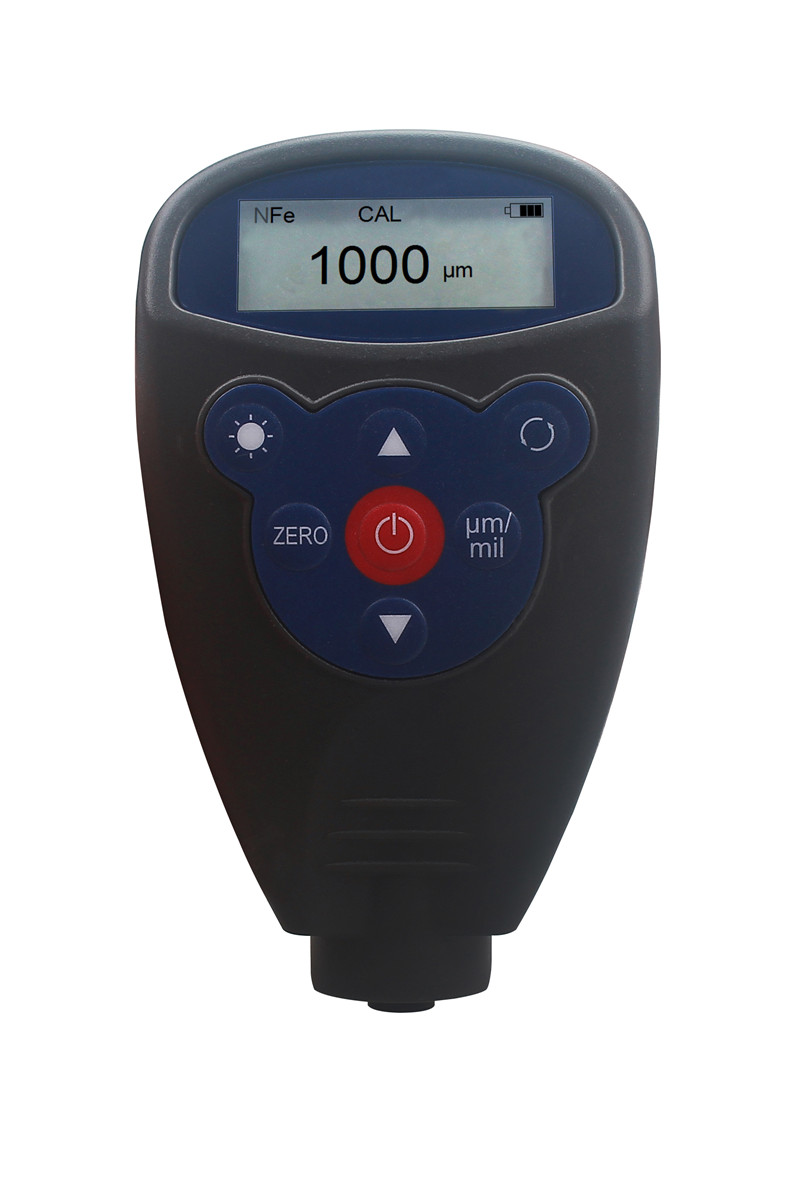

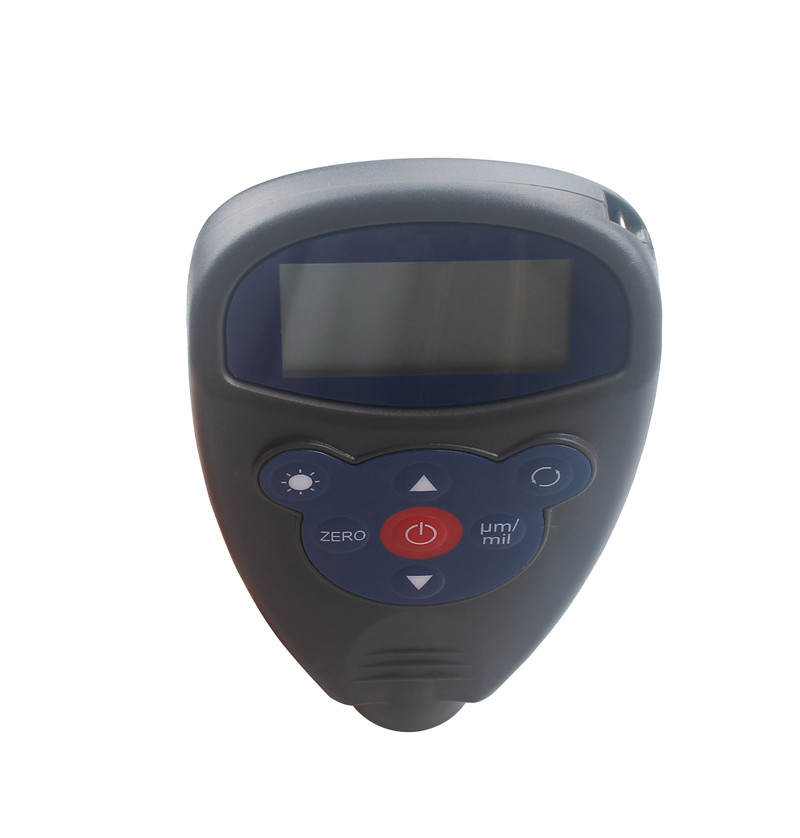

2 按鍵及顯示說明

● 顯示屏幕的背光開光按鍵

● 顯示屏幕的清除按鍵

● 開機按鍵

● 歸零按鍵

● 單位切換按鍵

● 加鍵、 減鍵

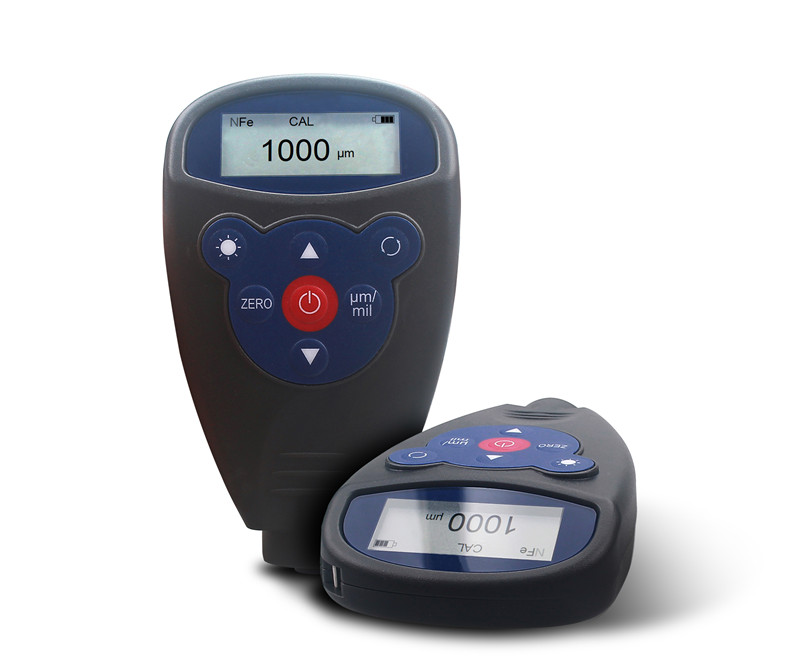

基礎版 增強版

● mm(mil) 測量單位

● CAL 校準提示

● Fe 表示磁性基體測量狀態

NFe 表示非磁性基體測量狀態

● 1000 測量厚度顯示區

● T010 表示第 10 次測量， AVG 表示 10 次測量的平均值，MAX 表示 10 次測量里面的最大值，MIN 表示 10 次測量里面的最小值;平均測量最大可以是999 次;

● 電源欠電壓提示



5、配置清單

名 稱	數 量
主機	1 臺
標準片	5 片
基體	1 塊
7 號干電池	2 個
產品包裝箱	1 個
使用說明書	1 本



6、涂層測厚儀技術參數

測量范圍	0-1250um[單基] 0-1500um[雙基]
工作電源	兩節 5 號電池
測量精度誤差	零點校準 ±(1+3%H);二點校準±【(1%～3%H)】H+1.5
環境溫度	0-40℃
相對濕度	≤85%
最小基體	10*10mm
最小曲率	凸 5mm;凹 5mm
最薄基體	0.4mm
重量	115 克(含電池)
尺寸	102mm*66mm*24mm
